智能旋進旋渦流量計的優缺點
經常有客戶反饋說，在現場看到有的人用氣體渦輪流量計測天然氣，有的人用旋進旋渦流量計測天然氣流量，那么，這兩者到底有什么區別呢？要回答這個問題，要先來認識一下旋進旋渦流量計的優缺點：
一、旋進旋渦流量計介紹：
旋進旋渦流量計是流體振動流量計的另一種類型。它應用漩渦進動現象，測量與流速成正比的漩渦進動頻率，實現流量測量。
我國在 20 世紀70 年代投人研究開發，并取得成果。1986 年**頒布了計量檢定規程20 世紀 90 年代中期，在檢測元件、信號處理和功能方面取得突破。在推廣應用方面，充分發揮它信號強、低流速特性較好的優勢，在天然氣流量測量領域得到用戶認可。
同時，該流量計也有了測量液體、蒸汽的系列產品。經喉部管段。出現于是段內漩沾近年出現的雙探頭、智能型流量計，對管道振動、壓力波動、共模干擾的抑制也有較好效果，提升了產品的技術水平，應用領域逐步擴大。
二、旋進旋渦流量計工作原理：

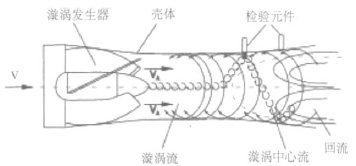

流量傳感器的流通高面類以文丘利管的型線，在入口側安放一組旋型導流葉片，當流體進流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流，當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度，信號經前置放大器放大、流波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，液晶顯示屏上顯示出測量結果(瞬時流量、累積流量及溫度、壓力數據。
三、旋進旋渦流量計的優缺點：
1、 優點：
（1）漩渦信號強烈，信噪比較高，下限雷諾數比渦街流量計更低；
（2）信號的穩定性較高，流量計的重復性較好；
（3）因漩渦信號強烈，受上游阻流件或流速分布畸變影響比渦街流量計小，對上游直管段長度要求比渦街流量計短。一般來說，流量計要求上游直管段長度為 (3~5)D，下游直管段長度為1D；
（4）儀表系數 K 比渦街流量計大 1~2 倍；
2、局限性：
（1）壓損大：根據它的工作原理，進人流量計的全壓損大根據它的工作原理，進人流量計的全部流體都要通過起旋器，并被強迫旋轉。在測量管的收縮段內，漩渦流又被加速?？梢钥闯觯髁坑?jì)的壓力損失不僅包括起旋器、收縮段、擴張段等阻流件產生的壓損，還包括漩渦流形成、加速及產生漩渦進動所消耗的能量，且這部分能量比產生卡曼渦街所消耗的能量大得多，因此它的壓力損失比渦街流量計大得多。通過試驗與計算，它的阻力系數比渦街流量計的阻力系數大 4~8 倍或更多。
（2）使用現場的限制：由于壓力損失大，它的應用受到限制，不宜用于靜壓低、落差小的工藝管道，也不宜用于臟污流測量。
（3）校準設備要求 由于壓力損失大，須用高靜壓流量標準裝置來校準，如采用常壓流量標準裝置，只能校準流量計量程的中、低段。 （4）結構較復雜，加工難度較大：流量計起旋器的葉片為多頭螺旋形葉片，且厚度較薄加工難度較大，加工費用較高。流量計的測量管由收縮段、喉部、擴張段組成，形狀較復雜。
（5）體積較大：因收縮段的圓錐角較小，收縮段較長，隨流量計的口徑增大，其長度增加更明顯。因此，這種流量計不宜制成法蘭夾裝型，更不宜做成插人式流量計。
四、為什么旋進旋渦流量計做不了大管徑?
目前，旋進旋渦流量計的公稱通徑多為200mm 以下，管徑再大，加工和安裝都不方便。
起旋器是旋進旋渦流量計的核心部件，是一個結構復雜的部件，涉及到螺旋角，圓錐角，后錐角，葉片法向厚度，芯軸的尺寸等參數。
